勤卓品牌百级无尘烤箱技术分享

发布时间： 2022-12-11    来源：勤卓环试

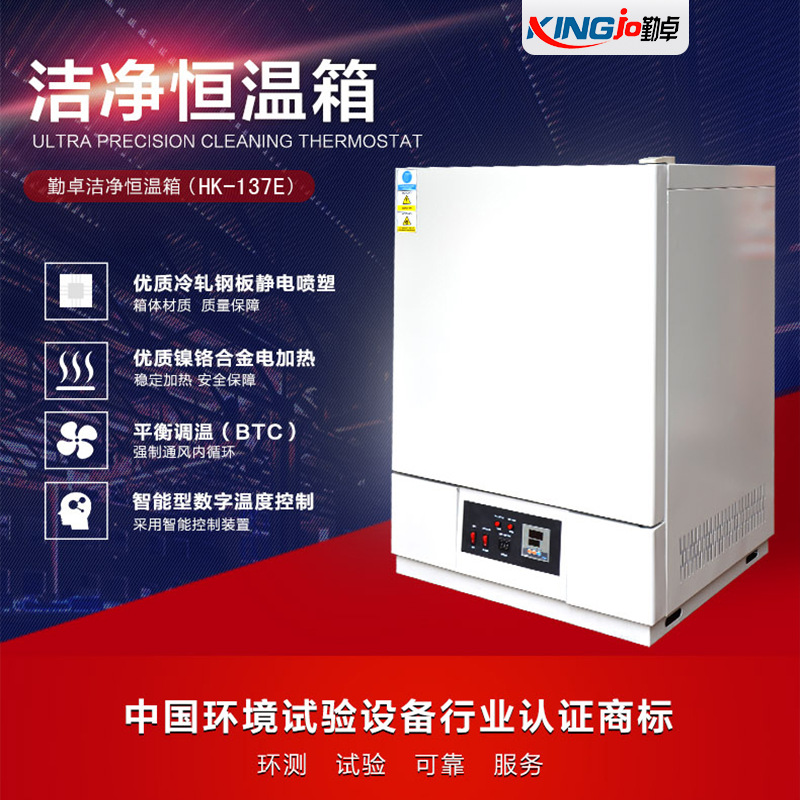

百级无尘烤箱技术方案书



一、  百级无尘烤箱技概述

    根据用户要求、提出的设计思路，该设备主要用于电子，电器，塑胶，液晶显示器的高温老化，干燥固化之用。加热方式采用经典的热风循环原理，大大提高了温度的均匀性。炉膛内腔全部采用岩棉板材制作而成；温度控制仪表选用智能程序控温仪控温，其具有P、I、D 参数自整定和人工修订功能，同时具有超温、欠温、断偶等断电报警保护功能。是目前国际、国内比较成熟、先进的控制仪表。炉体结构根据国外图纸细化分解加工而成，外型优化处理，是企业批量生产的理想设备。


二、  百级无尘烤箱技设备优越性能

 因为有着专业的无尘设备和干燥设备的设计理念；丰富的纤维材料专用干燥设备设计经验；本着充分结合用户工艺需求的设计思想。我司产品的性能除了具有老化设备一般的基本性能外，以下性能显得更加优越：

1、 整机运行稳定、可靠—经过几次的完善，优化，细节改进，核心部件的质量控制，加上生产工艺的固化；设备整机运行稳定、可靠。

2、 温控精确性、稳定性高—先进的温控仪表，独特的控制方式，合理的功率分布， 温度的精确性、稳定性达到了最佳状态，提高了产品的干燥处理品质。

3、 温度均匀性、重复性好—该炉采用经典的热风循环加热，高品质的轻质纤维材料，设备的温度均匀性、重复性有了很好的提高和改善。

三、 百级无尘烤箱技主要性能指标参数：



项次

内   容

规                                格

1





2



3





4

















5

















6





7







8



9







10

11



12







13













14









  15







电源



内尺寸

外尺寸



温度范围





结构设计

















温度控制器

















控制方式





循环系统







电热器



安全装置







配备

内部装置



保固







   功能特色













  安装场地









说明







AC380V  3φ  50HZ  10KVA



W600mm×D600mm×H600mm(单箱尺寸)

W1500mm×D1250mm×H1580mm（参考尺寸）



常温~200℃，常温~150℃约需时间20分钟（空炉测试）.

温度均匀度±2%℃（空炉测试）。控制精度±1℃.



采用双箱独立控制设计方案，控制箱位于机台右侧。

内桶:采用进口SUS430镜面不锈钢板,并经验性苏打水清洁,去油污避免烘烤时产生PARTICLE.

中桶:采用进口SUS430镜面不锈钢板,并经验性苏打水清洁,去油污及氩焊密封加工(防污染).

外部采用SUS430镜面不锈钢板制作

采用正厂中央玻璃纤维公司出品,120K级高密高保温板制造.

采用电磁式门扣，易开易关，坚固耐用。



采用7英寸全触摸+温度模块控制，TFT液晶显示，1024*600分辨率，传感器万能输入，100ms采样周期，进口PID模块，0.1%控制精度，每个温区10组PID，30个工艺，每个工艺30步

2.无纸记录功能，记录1200天数据，可直接U盘导出温度曲线。

3.internet,远程监控功能。

4.数字设定、截止温度、恒温计时报警、超温警报等功能.

5.每箱一组超温警报，超温→故障指示灯亮及BZ警报，提醒员工有故障，同时自动切断加热，保证生产安全。



1.讯号来源:采用日制进口CA感应棒±0.5%.

2.输出被控制元件:SSR无接点讯号输出.



采用平面水平侧边送风后经H.E.P.A.Filter36″×24″×5-7/8″.

过滤，过滤效率99.97%, 无尘等级：Class100

排气口3″φ(附自动启闭风门),以达到强烈循环效果而降温.



采用日制进口覆套式电热器(SHEATHED  HEATER)无尘化电热发生器.



漏电断路器、控制线路保险丝装置、超温防止保护装置、电流过电流保护装置、马达过电流保护、机台异常蜂鸣器警示、逆向防止器、门面安装开关.所有电器配件皆采用符合国家标准之一级标准。



随机附3米之电源线。

箱内均分2层，每层高约300mm，配不锈钢镂空栅盘2个可活动。



1. .保固期限为一年。(除自然灾害、电力异常、人为使用不当等造成之损坏外，本公司完全免费维修)。

2. 保修期外，终身服务并酌情收费。



1.升温速率好，烘烤出来的产品品质好，温度稳定性能强，均匀可靠。

2. 安全保护设施设备齐全，安全性能高。

3. 多层隔热设计，密封性好，外表温度低。

4. 整机内部密封制作，外箱镜面不锈钢制作，外形美观大方。

5. 节能降耗，恒温后的输出功率是整机功率的1/3。

6. SSR控制，温度波动缓冲小。



1. 地面平整，通风良好

2. 设备周围无强烈震动，无强磁场影响

3. 设备安装距离墙面至少保留600mm距离

4. 设备周围无易燃，易爆腐蚀性物质及其粉尘



1、 此为无尘烤箱，正常使用时常开、关门，拿、放取产品；会受到外界环境因素的影响，对周围环境要求较高，故要求周围车间环境务必要保持较高的洁净度

2.原则上要与烤箱的洁净等级相匹配，才是最好的使用模式



四、  百级无尘烤箱技设备结构介绍

    百级无尘烤箱由热工结构、炉体机械框架结构、热风循环系统、温度控制系统、空气过滤系统等五大部分组成。

1、热工结构、机械框架结构

    热工结构有加热部件和保温材料两大部分构成，加热部件选用耐高温 1000℃型高温发热器，镍铬合金材料制作。材料纯度高、性能稳定，另外通过精确的功率计算，合理设计发热体表面热负荷余量，从而保证电阻丝在长期使用中寿命。保温材料采用高品质的轻质岩棉材料，其极轻的容重、  较小的导热系数，大大提高了保 温效果、降低了设备重量，又避 免了粉尘的污染，同时在保温层 腔体结构上采取管型方式连接， 有效降低连接件的热传导，在保 证了强度的同时，降低了设备表 面温升。

 机械框架结构由型钢连接不锈钢板而成。内腔风道、风机叶轮、网孔板、调节导向板材料全部选用高温钢板材。右侧侧面及顶部选用不锈钢孔板，设计有进气口，和废气排放口，进和排放致力于为热能技术、工程提供一流的解决方案。布置离心式的循环风机，风机与炉膛之间用网孔板隔开。密封采用优质硅橡胶条密封，确保设备外型美观、良好的密封结构。

2、热风循环系统

      热风循环烤箱系统由离心风机、循环风道、进气口、调节阀、排气口、回风腔、高效过滤器等部件组成，速度连续可调，在试机前进行严格动平衡试验；循环风道经过合理设计，符合产品分布摆放需要；进气口于适时补充新气；调节阀、采用极为独特、风量适时可调的控制原理， 保证微分式调节；排气口通过引风管至车间顶，便排放污染的废气，降低循环风中物质的浓度。

3、温度控制系统

    温度控制采用经典的闭环控制系统控制。

温度控制仪表采用智能程序控温仪，要求 P、I、D参数自整定和人工修订功能，同时具备断偶、超温和欠温断电报警保护功能；进口电力调整器，移相触发，实现无级调压，升温平稳。测温元件采用K分度热偶。由于程序智能温控仪表同时具有PID参数自整定功能，无须操作人员的干预，可自行根据热惯性系数的变化来消除干扰因素、调节温度变化，从而满足不同温度工艺要求，在设备运行过程中无须监控。关键电气元件采用优质的进口产品，做到高性能、免维护，提高了设备运行的稳定性。测温元件采用凯装的K分度热电偶，控制柜与炉体一体化，控制面板上设有智能化温度控制和显示仪表、电源开关、控制开关、指示灯等。柜内有散热风扇。控制面板上各种仪表、开关等有相对应的中文标牌和铭牌，设备的关键电气元件采用优质的进口产品，提高了设备运行的可靠性。

4.空气过滤系统。

采用耐高温300度之进口高效过滤器，过滤效率99.97%，使用寿命长。

五、  设备工作环境

1、供电配置；380V±10%；  50HZ，三相五线制，功率：10KVA

2、设备环境大气压力：86.0～106.0Kpa

3、设备环境空气湿度：＜85%RH
