在电子设备高度集成化的今天,PCB(印刷电路板)作为核心载体,其可靠性直接决定整机性能。然而,在汽车电子、航空航天、工业控制等复杂应用场景中,振动环境成为影响PCB可靠性的关键因素。通过系统性振动测试,可提前识别设计缺陷、材料弱点及制造工艺问题,为产品优化提供数据支撑。

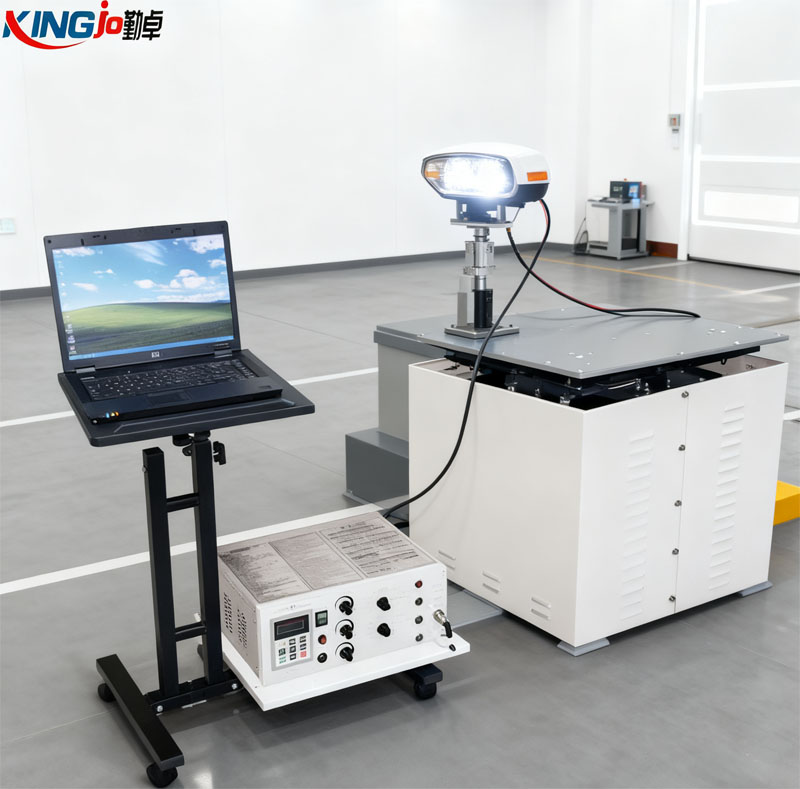

一、电磁式振动台振动对PCB的物理损伤机制
机械应力破坏
振动产生的交变应力会引发元器件引脚疲劳断裂、焊点开裂等问题。例如,在汽车电子中,PCB需承受发动机振动(频率5-2000Hz)的持续冲击,若焊点设计不当,易导致虚焊或脱落。某汽车电子厂商测试发现,未优化焊点的PCB在振动100小时后,故障率达15%,而优化后降至0.3%。

材料疲劳失效
长期振动会加速材料老化,尤其是柔性PCB(FPC)的聚酰亚胺基材。某航天设备测试显示,FPC在-40℃至85℃温度循环与振动叠加环境下,基材裂纹扩展速度比常温环境快3倍,直接威胁信号传输稳定性。
结构共振风险
当振动频率与PCB固有频率重合时,共振效应会放大位移幅度。某工业控制器PCB在200Hz共振频率下振动时,位移量从0.1mm骤增至1.2mm,导致电容引脚折断。通过正弦扫频测试可精准定位共振点,为结构加固提供依据。
二、电磁式振动台振动对电气性能的隐性影响
信号完整性劣化
高速信号线(如USB 3.0、HDMI)在振动中易产生阻抗失配。某数据中心服务器PCB测试表明,振动导致差分对阻抗偏差从±5%扩大至±15%,引发信号眼图闭合,误码率上升2个数量级。
电源完整性波动
振动可能破坏电源平面完整性,增加电源纹波。某医疗设备PCB在振动测试中,12V电源纹波从50mV增至200mV,导致模拟电路基准电压漂移,影响检测精度。通过优化电源去耦电容布局(如将10μF钽电容替换为0.1μF+10nF陶瓷电容并联),纹波可控制在80mV以内。
电磁兼容性恶化
振动引发的微小位移可能改变关键信号线间距,加剧串扰。某通信基站PCB测试显示,振动使相邻差分线间距从0.2mm缩小至0.15mm,串扰幅度增加6dB,导致系统误码率超标。
三、振动测试的行业标准与测试方法
国际标准体系
IEC 60068-2-6:规定振动试验的频率范围(5Hz-2000Hz)、位移幅值(0.75mm)及持续时间(每轴向10小时)。
MIL-STD-810G:针对军用设备,增加冲击测试(半正弦波,40g加速度,11ms脉宽)。
ISO 16750-3:汽车电子专用标准,模拟发动机振动(5-2000Hz)与道路载荷叠加环境。

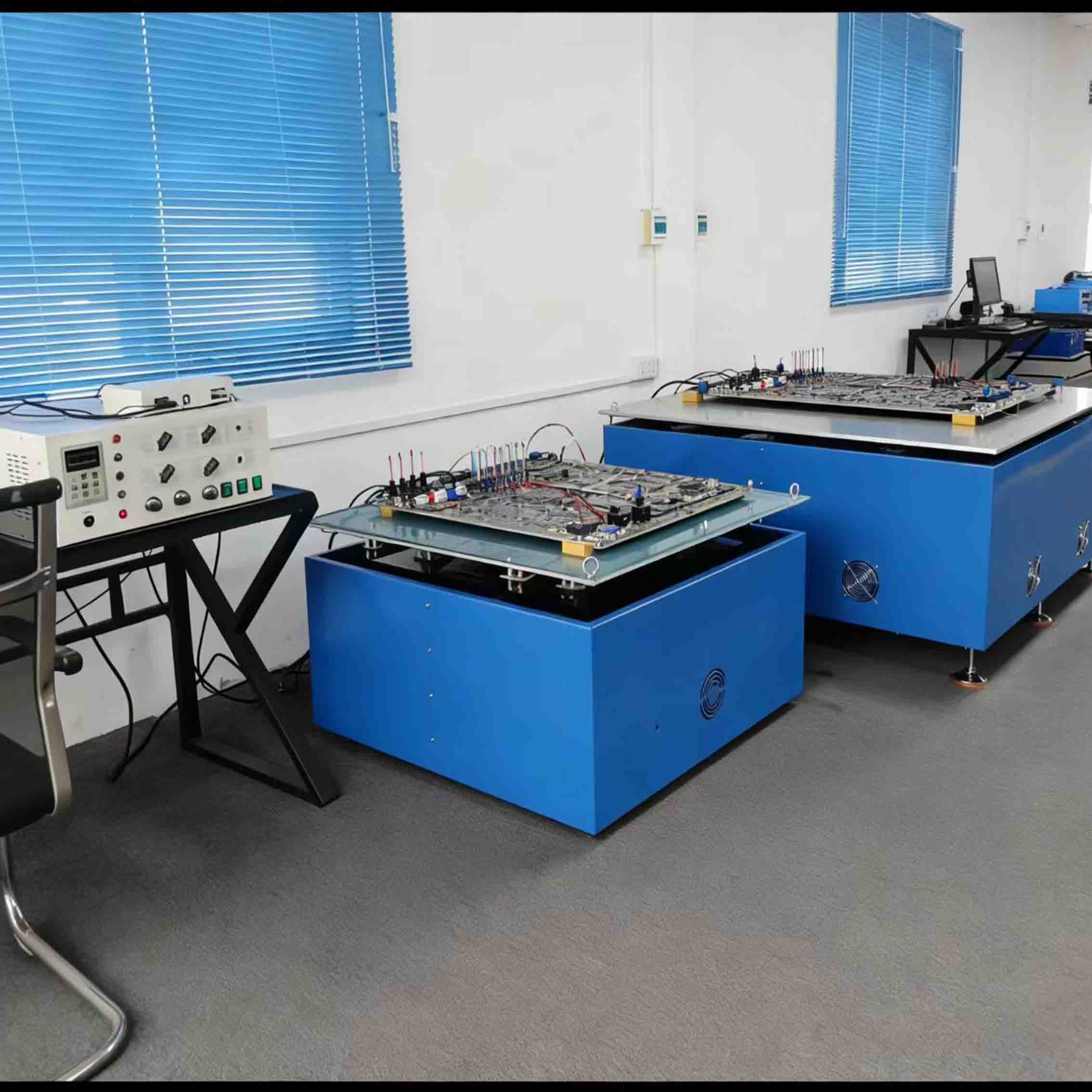

核心测试方法
正弦扫频测试:以0.1oct/min速率扫描频率,识别共振点。某航空电子PCB通过此测试发现,在800Hz处存在严重共振,经增加加强筋后共振频率移至1200Hz。
电磁式振动台随机振动测试:模拟真实环境功率谱密度(PSD),某轨道交通PCB在0.01g²/Hz至1g²/Hz的PSD曲线下测试,验证其抗随机振动能力。
振动疲劳测试:在共振频率下持续振动至失效,某消费电子PCB经10⁷次循环后未出现焊点开裂,证明其满足10年使用寿命要求。
四、振动测试的工程价值
设计优化:某新能源汽车BMS(电池管理系统)PCB通过振动测试,发现电容布局导致局部应力集中,优化后焊点寿命提升5倍。
成本控制:某工业机器人PCB原设计采用昂贵的金属基板,振动测试证明FR-4基板通过结构加固即可满足要求,单板成本降低40%。
可靠性认证:某医疗设备PCB通过IEC 60601-1振动测试后,获得CE认证,市场竞争力显著提升。
结语
PCB振动测试不仅是质量控制的“防火墙”,更是产品创新的“催化剂”。通过模拟真实环境下的振动应力,可实现从“事后维修”到“事前预防”的转变。随着5G、自动驾驶等技术的普及,PCB振动测试将向更高频率(>5000Hz)、更复杂应力(温度-振动-湿度耦合)方向发展,为电子设备的可靠性保驾护航。
