现代半导体芯片正向微型化、高集成、高性能方向飞速发展,广泛应用于消费电子、新能源汽车、工业控制、航空航天等关键领域。芯片在实际服役场景中,长期面临高低温交替、干湿变化、环境老化等复杂工况,极易出现电路参数漂移、封装开裂、绝缘失效、性能衰减等问题,直接影响产品稳定性与使用寿命。在芯片研发迭代阶段,环境可靠性测试是必不可少的核心环节,而可程式恒温恒湿试验箱作为半导体行业专用环境试验设备,可精准模拟各类极端温湿度环境,为芯片新品研发、性能验证、工艺优化提供核心数据支撑,成为芯片研发提质增效的关键装备。
一、适配芯片研发需求,解决环境测试行业痛点

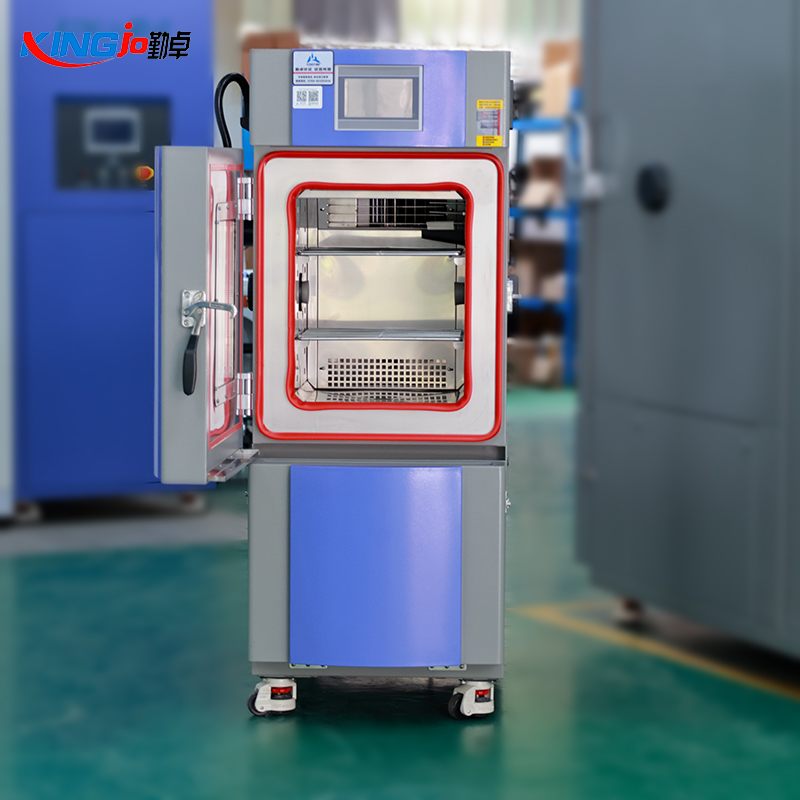

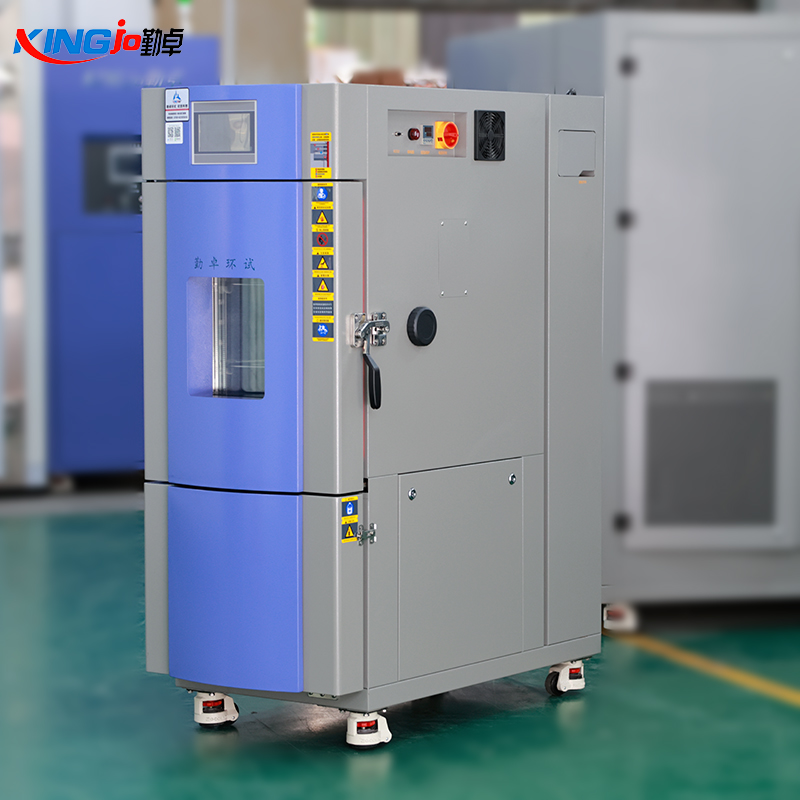

芯片内部晶圆、焊点、封装胶体对温湿度变化极度敏感,传统简易测试设备存在温湿度控制精度低、波动大、程式单一等缺陷,无法满足高端芯片的研发测试标准。很多芯片研发故障并非工艺问题,而是产品耐温、耐湿、抗老化性能不足导致,常规检测手段难以提前预判隐性隐患。可程式恒温恒湿试验箱依托高精度智能控制系统,可实现宽域温湿度精准调控,温度可实现正负精准控温,湿度调节均匀稳定,支持自定义编程试验流程。

设备可模拟高温高湿、高温低湿、低温干燥、温湿度循环交变等多种工况,完美复刻芯片运输、存储、终端使用的全场景环境,解决了传统测试设备环境模拟单一、数据误差大、试验重复性差的痛点,能够精准捕捉芯片在复杂环境下的潜在缺陷,为研发优化提供真实、可靠的试验依据。
二、多维度环境测试,加速芯片研发迭代进程
芯片新品研发过程中,需要通过大量环境可靠性试验,验证产品结构、材质、工艺的适配性,筛选最优研发方案。可程式恒温恒湿试验箱支持恒定试验、循环试验、阶梯式温湿度试验等多种测试模式,可针对不同制程、不同用途的芯片开展针对性测试。消费级芯片可通过常规温湿度老化测试,验证日常环境适配性能;车规、军工级芯片可通过高低温交变测试,模拟极端温差环境下的产品稳定性。
研发人员可依托设备可编程特性,自定义试验时长、温湿度变化速率、循环次数,精准模拟芯片长期老化过程,快速验证芯片的耐候性、稳定性和使用寿命。通过试验数据可精准定位封装工艺、材质选型、电路设计中的薄弱环节,针对性优化研发方案,大幅缩短芯片新品测试周期,降低研发试错成本,有效加速芯片技术迭代与产品落地。

三、严控研发品质,提升芯片服役稳定性与良率
芯片研发的核心目标,是打造高稳定、高适配、长寿命的优质产品,而环境可靠性测试是把控研发品质的最后一道关卡。借助可程式恒温恒湿试验箱开展标准化测试,可提前筛除温湿度敏感、性能不稳定的研发样品,从源头规避芯片量产后出现的批量失效问题。在芯片封装、贴片、键合等工艺优化环节,通过温湿度试验可验证工艺适配性,有效改善芯片防潮、防开裂、防老化性能,大幅提升芯片成品良率。
同时,设备试验数据可溯源、可存档,完全符合半导体行业国标、行标检测规范,可满足产品认证、资质审核、客户验厂等合规需求,助力企业打造标准化、规范化的芯片研发品质体系。
四、总结
在半导体行业高质量发展的背景下,芯片环境可靠性成为核心竞争力之一。可程式恒温恒湿试验箱凭借高精度、可编程、多场景适配的核心优势,深度融入芯片研发全流程,有效解决芯片环境适配性测试难题,助力企业优化研发方案、严控产品品质、缩短研发周期。未来,随着高端芯片研发需求持续升级,智能化、高精度的可程式恒温恒湿试验箱,将持续赋能半导体产业,为国产芯片品质升级与技术创新筑牢坚实基础。
