随着半导体产业快速发展,芯片被广泛应用在汽车电子、工控设备、消费数码、新能源储能等多个领域,产品落地需要面对南北温差、沿海高湿、户外昼夜温变等复杂自然环境。芯片湿热测试是元器件可靠性验证不可或缺的环节,依托芯片高低温试验箱模拟多变温湿度工况,能够从研发、试样、量产多环节排查产品隐患,为芯片量产品质筑牢基础。本文结合行业测试规范,详解芯片湿热测试的实用价值与设备应用优势。
一、芯片湿热测试,提前排查封装与结构隐性缺陷

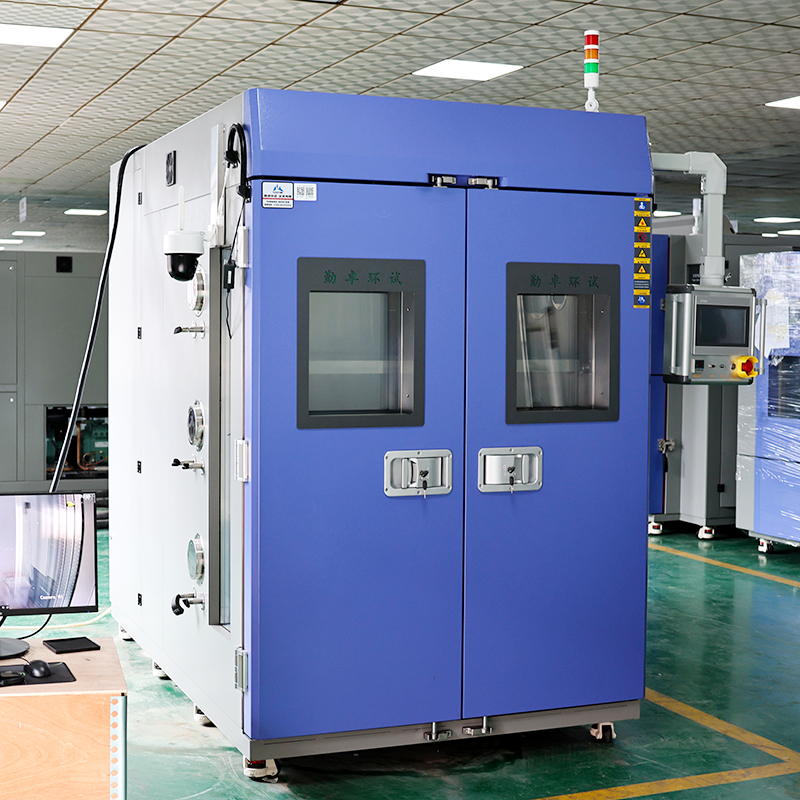

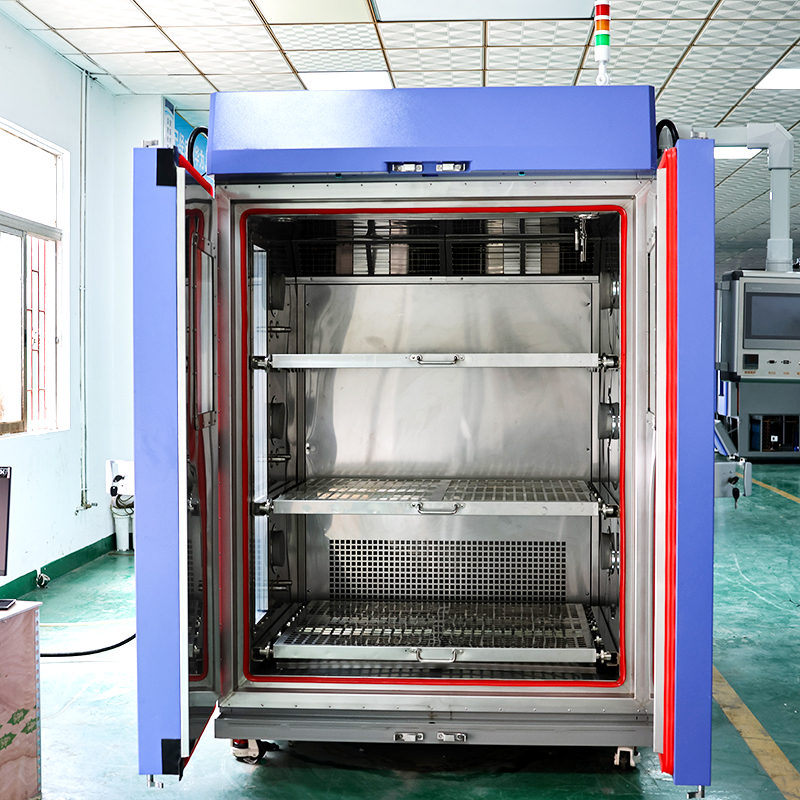

芯片由晶圆、封装胶体、焊球、引线等多种材质组合而成,不同原材料热膨胀系数存在差异,在温度升降、湿度交变环境中容易出现应力形变隐患。借助芯片高低温试验箱可设定恒定湿热、交变湿热两种试验模式,常规参照 JEDEC JESD22-A101、GB/T2423 环境试验标准,设置 85℃/85% RH 高温高湿、-40℃~125℃温湿度循环等工况,加速暴露产品出厂前难以发现的问题。

在长期湿热环境浸泡下,水汽会缓慢透过封装胶体缝隙侵入芯片内部,极易造成内部金属布线氧化腐蚀、绝缘层受潮漏电;温湿度交替变化带来的热胀冷缩应力,会逐步诱发焊点开裂、封装分层、爆米花效应等故障。湿热测试可以在实验室环境中加速缺陷显现,不用等待产品流入终端市场后再出现故障返修,从封装选材、封装工艺层面优化改良,有效降低结构失效概率。不少芯片生产企业在封装工序后,搭配芯片高低温试验箱完成批量湿热筛选,提前剔除工艺瑕疵产品,优化出厂良品率。
二、验证芯片电气性能,保障全场景工况运行稳定
芯片的导通参数、耐压值、信号传输精度易受温湿度干扰,低温环境下半导体载流子活跃度下降,容易出现启动卡顿、参数漂移;高温高湿环境会提升漏电流数值,造成芯片功耗异常、功能失灵。湿热测试过程中,技术人员可通过芯片高低温试验箱精准调控箱内温湿度数值,全程外接测试工装实时采集电气数据,记录不同环境下电压、电流、时序参数的变化曲线。
车规芯片、工业控制芯片使用场景跨度极大,既要适配北方零下数十度低温用车环境,也要耐受南方梅雨季高湿工况,湿热测试能够模拟产品全生命周期使用环境,验证芯片在极限温湿度下的运行稳定性。一旦测试中出现性能异常,研发人员可针对性调整芯片电路设计、元器件配比,避免产品装车、装机后出现功能性故障,提升产品环境适配能力。
三、缩短新品研发周期,控制企业生产与售后成本
新品芯片从方案设计到量产落地,需要反复进行可靠性验证,如果直接实地投放不同地域做自然环境老化,测试周期往往长达数月甚至数年,研发投入成本偏高。利用芯片高低温试验箱开展加速湿热老化试验,依托加速老化原理,短时间复刻数年自然温湿度损耗效果,大幅压缩新品验证周期,加快产品上市节奏。
从成本管控角度来看,前期通过湿热测试筛选不良品,相比产品大批量出货后集中售后返修,可节省原材料损耗、售后维修、品牌理赔等多项开支。消费电子芯片迭代速度快,多数厂商会在小批量试产阶段使用芯片高低温试验箱做湿热摸底测试,根据试验数据优化生产工艺,减少量产阶段批量报废风险,优化企业生产成本结构。

四、满足行业认证标准,提升芯片市场准入资质
目前国内外半导体准入认证均对元器件环境可靠性有明确检测要求,无论是国内 3C 认证,还是车用产品 AEC-Q100 认证、出口产品 IEC 环境认证,湿热测试报告都是重要申报材料。芯片生产厂家使用合规的芯片高低温试验箱完成湿热项目检测,出具完整试验数据报告,可顺利对接各类资质审核,拓宽芯片供货渠道,适配国内外下游采购标准。
尤其新能源、工控领域供应链准入门槛逐年提升,采购方普遍要求供应商提供环境可靠性测试履历,常态化开展湿热测试,依托芯片高低温试验箱留存试验数据,成为芯片企业维系客户合作、拓展市场的常规举措。
总而言之,芯片湿热测试贯穿芯片研发、试样、量产全链条,依托芯片高低温试验箱精准复刻各类温湿度环境,在缺陷筛查、性能验证、成本优化、资质认证等方面发挥关键作用。在半导体精细化制造趋势下,规范化湿热环境测试已经成为芯片品质管控的重要一环,助力国内芯片产业稳步提升产品可靠性与市场竞争力。
