芯片高低温冲击测试的必要性:芯片冷热冲击试验箱的应用价值

发布时间: 2026-06-22 08:45:27    来源:勤卓环试

       随着半导体技术向高密度集成、微型封装、高性能算力迭代,车载芯片、工业控制芯片、储能功率芯片、消费级主控芯片已广泛应用于各类复杂工况场景。芯片内部由晶圆、键合金线、微焊点、塑封胶体、铜引脚等多种材质构成,不同材料热膨胀系数存在差异,对温度骤变环境极为敏感。芯片在生产仓储、整机启停、户外运行、区域温差切换过程中,会频繁承受极速高低温交替应力,极易产生隐性结构与电气故障。因此,高低温冲击测试是芯片研发定型、工艺验证、车规及工业资质认证的核心环节,芯片冷热冲击试验箱作为半导体行业专用可靠性检测设备,可精准模拟极速温变工况,为芯片品质优化与长期稳定性验证提供科学试验支撑。

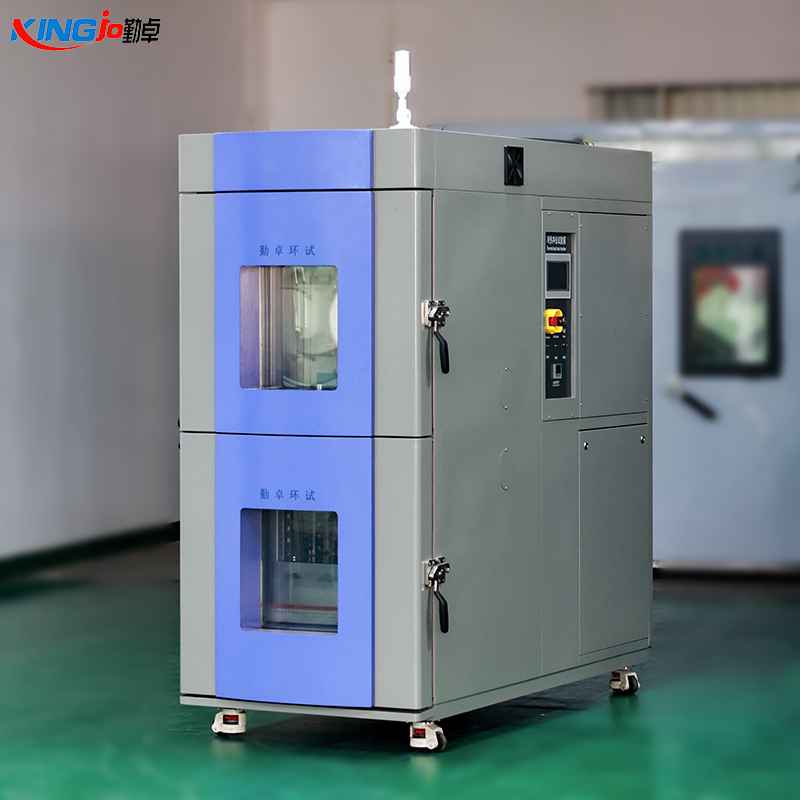

芯片冷热冲击试验箱

        温度骤变引发的热应力失效,是芯片最常见的隐性故障源头,也是冷热冲击测试的核心检测意义。常规静态高低温测试仅能验证芯片恒温耐受能力,无法模拟真实场景中极速温差变化带来的机械应力损伤。芯片多种复合材质在极速升温、降温过程中会出现伸缩速率不一致的情况,持续交变应力会逐步引发封装分层、胶体开裂、微焊点疲劳脱落、键合线偏移断裂等问题,同时会导致芯片漏电流增大、阈值电压漂移、信号采集失真等电气异常。这类缺陷具备极强潜伏性,常规质检难以排查,芯片装机运行后会逐步出现死机、功能失效、整机报错等故障。依托芯片冷热冲击试验箱,可实现高温、低温、常温三区间极速切换,复刻设备启停、昼夜温差、机舱高温、冬季极寒等严苛工况,快速激发潜伏性缺陷,高效筛选不合格试样。
       冷热冲击测试是优化芯片封装工艺、物料选型的关键技术手段。当前高端芯片普遍采用轻薄化、高密度封装设计,内部结构紧凑、容错空间极小,对封装胶材、焊接工艺、基板匹配度要求极高。不同批次物料、封装工艺的适配差异,都会影响芯片抗温变能力。通过芯片冷热冲击试验箱开展周期性循环冲击测试,研发人员可直观对比不同材质、工艺方案下芯片的失效状态,精准定位封装薄弱环节。基于试验数据优化封胶配方、焊接参数、基板贴合工艺,有效改善材质热膨胀匹配度,从源头解决芯片温变开裂、参数漂移等问题,大幅提升产品结构稳定性与耐久性能。

       严苛的冷热冲击筛选,可有效降低芯片终端应用的安全与售后风险。车载、工控、储能、军工等领域对芯片可靠性要求极高,单颗芯片失效可能引发整机故障甚至系统安全隐患。未经冷热冲击筛选的芯片,在温差交变工况下故障率大幅提升,易造成设备停机、数据异常、功能失灵等问题。芯片冷热冲击试验箱可实现数百次连续循环冲击测试,完成加速应力筛选,模拟芯片数年生命周期的温变老化损耗,提前剔除品质不稳定产品。同时设备可全程监测芯片电气参数变化,精准验证极端温变环境下芯片的工作稳定性,保障芯片在复杂工况下长期可靠运行,降低企业售后成本与品牌风险。

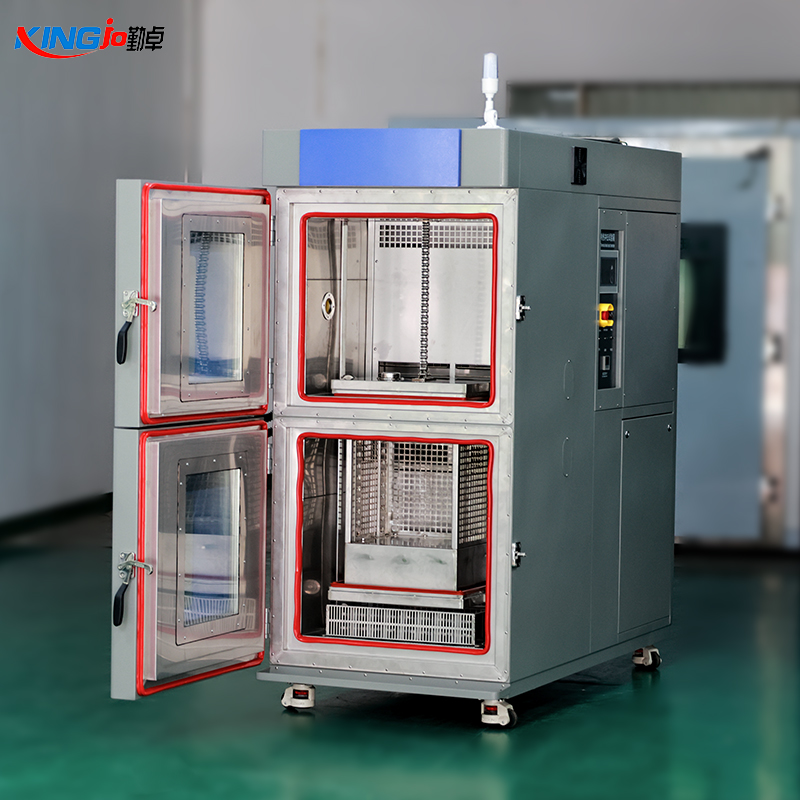

芯片冷热冲击试验箱

         冷热冲击测试是芯片行业合规准入的硬性标准,适配各类高端认证规范。目前JESD22、AEC-Q100、GB/T2423.22等国内外半导体检测标准,均将温度冲击测试列为芯片可靠性定型的必测项目。芯片冷热冲击试验箱的测试流程、参数精度完全贴合行业规范,可自动记录冲击次数、温变曲线、试样状态等完整数据,生成可追溯的标准化检测报告,满足芯片研发验收、第三方资质认证、下游客户审厂、车规入网等合规需求,助力企业产品顺利切入高端供应链市场。
         综上所述,高低温冲击测试是芯片研发质控体系中不可或缺的核心工序,直接决定芯片的环境适配能力与使用寿命。芯片冷热冲击试验箱凭借极速温变切换、工况模拟真实、测试数据精准、适配半导体严苛标准的优势,成为芯片可靠性验证的核心设备。规范开展冷热冲击测试,持续优化芯片封装与生产工艺,是半导体企业提升产品核心竞争力、适配高端工况应用、实现高质量发展的重要保障。
