高低温试验箱中过载继电器的作用说明

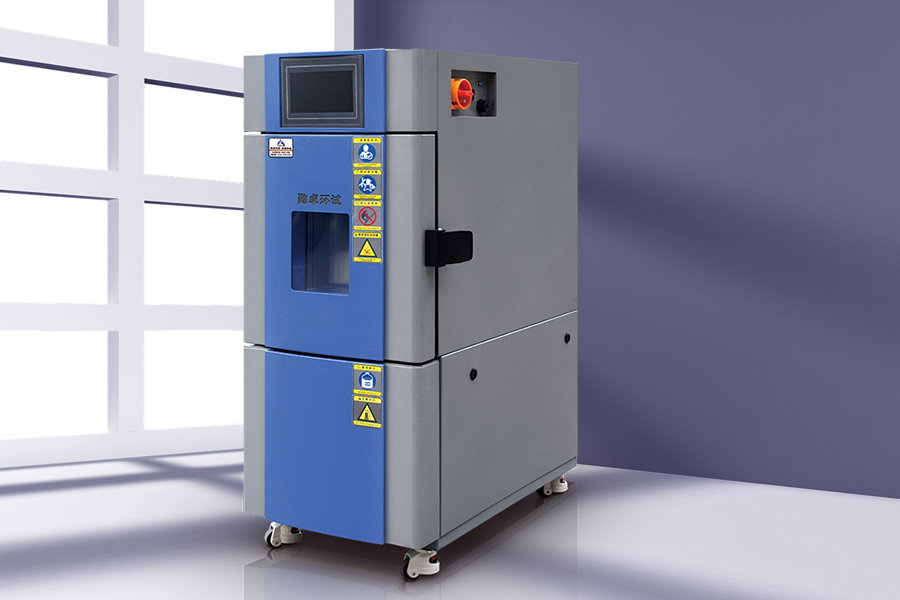

高低温试验箱主要是针对于电工、电子产品，以及其原器件，及其它材料在高温、低温的环境下贮存、运输、使用时的适应性试验。该设备主要用于对产品按照国家标准要求或用户自定要求，在低温、高温、条件下，对产品的物理以及其他相关特性进行环境模拟测试，测试后通过检测来判断产品的性能，是否仍然能够符合预定要求，以便供产品设计、改进、鉴定及出厂检验用。

高低温试验箱与高低温交变试验箱的主要区别在于控制部分，高低温试验箱的控制部分主要是通过数显仪表控制的，而高低温交变试验箱是通过可编程控制器控制的，数显仪表一般都为手动控制，能执行的命令一般为单次，而可编程控制器则是全自动控制的，可以预先把要设置的参数以及试验的次数设置进去，然后按照所设置的程序工作。

高低温试验箱电气部分有一个“过载继电器”元件，它的结构比较简单，是由一个圆形双金属片、触点和一段电阻熔丝组成，封在一个小圆盒内。当电流通过电阻时产生热量，双金属片受温度控制带动触点控制电路的开关，从而起到保护作用：

1.轻度过载保护。当电机轻度过载时，电阻熔丝中电流增加发热增加，使小圆盒内温度升高，当温度升高到90℃左右时，双金属片向上弯曲，带动触点切断电路而保护电机。

2.当严重过载时温度升高为85℃即马上熔断而保护电机。当不受它直接保护的绕组过载而使机壳温度升高达85℃时，也起到保护作用。
