高低温环境试验设备的行业验收标准有哪些?

发布时间: 2021-11-11    来源:勤卓环试

高低温环境试验设备的行业验收标准有哪些?小编总结了以下七点:

一】、  关于测试条件

             A、测试在空载条件下进行

         B、进行降温速率试验时,环境温度应当不高于25℃,冷动力温度应不高于30℃
       二】温度测试方法
         A、测试点的位置及数量

         C、在试验箱工作室内容定出上、中、下三个水平测试面,简称上、中、下层,上层与工作室顶面的距离是工作室高度的1/10,中层通过工作室几何中心,下层在底层样品架上方10mm处。
          C、测试点位于三个测试面上,中心测试点位于工作室几何中心,其余测试点到工作室壁的距离为各自边长的1/10,但对工作室容积不大于1立方米的试验箱,该距离不小于50mm
          D、测试点的数量与工作室容积大小的关系为:工作室容积不大于2立方米时,测试点为9个;工作室容积大于2立方米时,测试点为15个;当工作室容积大于50立方米时,温度测试点的数量可以适当增加

            三】、测试程序
            A、在试验箱温度可调范围内,选取z高标称温度和z低标称温度
            B、使唤试验箱按先低温后高温的程序运行,在工作空间中心点的温度达到测试温度并稳定2H,在30分钟内第1分钟测试所有测试点的温度1次,共测30次
           四】、数据处理和试验结果


     A、对测得的温度数据,按测试仪表的修正值进行修正

     B、剔除可疑数据
    C、对在温度恒定阶段测得的数据计算每点30次测得值的平均温度
    D、计算温度梯度:温度平均值zui大值减去温度平均值zui小值
    E、计算温度波动度、温度偏差

    F、试验箱控制仪表的设定值与中心测试值之差应满足容许偏差要求。

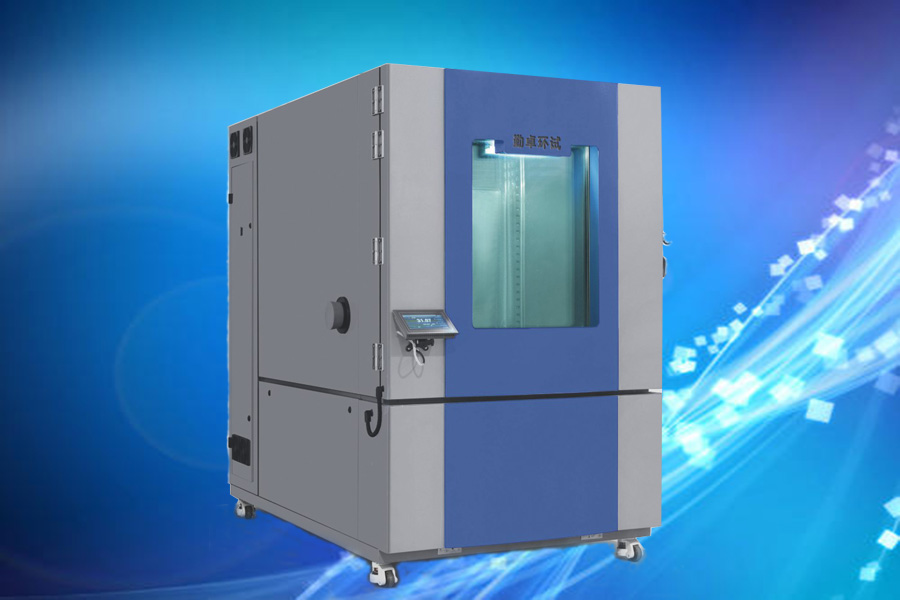

 高低温环境试验设备


         五】、工作室内壁与工作空间的温度差的测试方法
         A测试点布放位置及数量
         B在工作空间内何中心布放一个温度传感器,在工作室六面内壁几何中心各布放一个表面温度传感器
         C、若工作室内壁中心有引线孔或其他装置,则测试点与孔壁或其他装置的距离应不小于100mm
         D、测试程序
         E、在试验箱温度可调范围内,选用zui高标称温度和zui低标称温度为测试温度
         F、在工作用空间几何中心点的温度*次达到测试温度并稳定2H,每隔2分钟测试所有测试点的温度值一次,共测5次
        六】、升、降温速率测试方法
        A、测试点为工作空间几何中心点
        B、测试程序

             C、在试验箱温度可调范围内,选取zui低标称温度为zui低规定温度,zui高标称温度为zui高规定温度
            D、开启冷源,使试验箱由室温降到zui低规定温度,稳定2H,调至zui高规定温度,检测试验箱温度从温度范围的10%升到90%的时间;使试验箱在zui高规定温度下,稳定2H,再调至zui低规定温度,检测试验箱温度从温度范围的90%降到10%的时间。
            E、 在升温或降温过程每1分钟记录温度值1次
           七】、  主要测试仪器与装置:
           A、风速仪:感应量应不低于0.05m/s的风速仪
           B、温度计:采用铂电阻、热电偶或其他类似温度传感器组成的并满足下列要求的测温系统:传感器时间常数:20S~40S;测温系统的扩展不确定度(K=2):不大于0.4℃
           C、表面温度计:采用铂电阻或其他类似传感器组成并满足下列要求的测量系统:传感器时间常数:20S~40S;测温系统的扩展不确定度(K=2):不大于1.0℃
