论可程式恒温恒湿试验箱冷凝器的工作原理

发布时间: 2022-07-23    来源:勤卓环试

         可程式恒温恒湿试验箱在电子元器件、航天航空产品、汽车零部件产品的日常研发生产过程中的重要性。天下之大,不同的地区气候天差地别,而恒温恒湿试验箱是模拟高温、低温、温湿度环境的常见试验设备,在设备出厂之前使用可程式恒温恒湿试验箱来进行环境检测,这样能使样品的出货良率大大的提高。
     冷凝器是可程式恒温恒湿试验箱制冷装置的主要热交换设备之一。它的任务是将压缩机排出的高压过热制冷剂蒸气,通过其向环境介质放出热量而被冷却、冷凝成为饱和液体,甚至过冷液体。通过使用冷却介质和冷却方式的不同,有水冷式、空气冷却式和水-空气冷却【蒸发冷却式】三种。

     以水和空气作为冷却介质的这种我们称之它为蒸发式冷凝器。它利用水蒸发时吸收热量使管内制冷剂蒸气凝结。水经水泵提升再由喷嘴喷淋到传热管的外表面,形成水膜一部分吸热蒸发变成水蒸汽,然后被进入冷凝器的空气带走。未被蒸发的水滴则落到下部的水池内。箱体上方设有挡水栅。用于阻挡空气中的水滴散失。

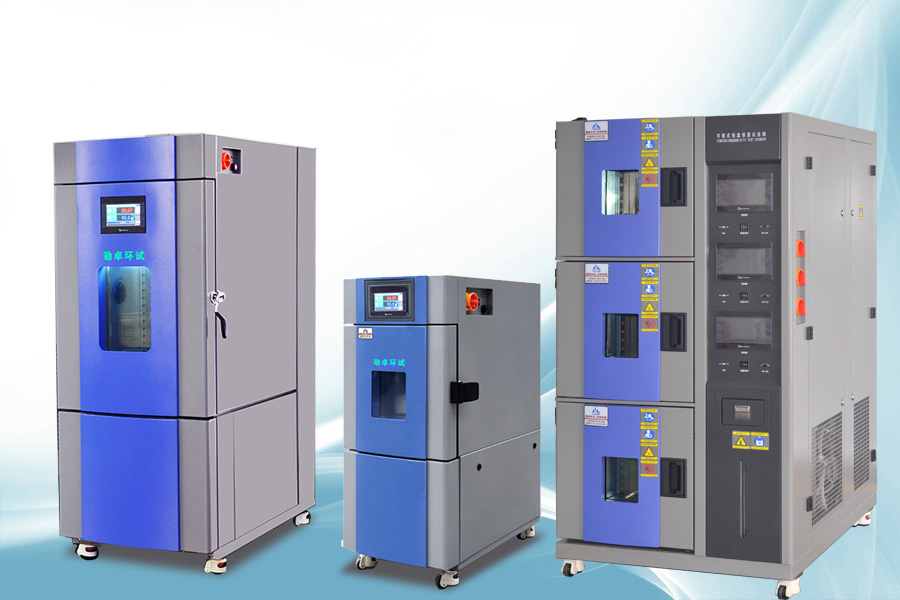

可程式恒温恒湿试验箱


     空气冷却式冷凝器:是以空气为冷却介质,制冷剂在管内冷凝,空气在管外流动,吸收管内制冷剂蒸气放出的热量。由于空气的换热系数较小,管外(空气侧)常常要设置肋片,以强化管外换热。分为空气自由流动和空气强制流动两种型式。
     而可程式恒温恒湿试验箱水冷式冷凝器则是用水作为冷却介质,带走制冷剂冷凝时放出的热量。冷却水可以一次性使用,也可以循环使用。用循环水时,必须配有冷却塔或冷水池,保证水不断得到冷却。根据其结构不同,主要有壳管式和套管式以及现在多用的板式换热器。
