一、电池高低温湿热防爆试验箱
电池行业我们客户很多,专业为客户提供定制版设备也很多,都得到客户的认可,高低温试验箱是我厂的核心设备。防爆型的设备,我们具有非常多的案例,得到客户高度认可。先后为超威、国光等电池企业供应该类型的高低温试验箱
二、电池高低温湿热防爆试验箱特点
1.高强度、高可靠性的结构设计- 确保了设备的高可靠性;
2.工作室材料为SUS304不锈钢- 抗腐蚀、冷热疲劳功能强,使用寿命长;
3.高密度聚氨酯发泡绝热材料- 确保将热量散失减到最小;
4.表面喷塑处理 – 保证设备的持久防腐功能和外观寿命;
5.高强度耐温硅橡胶密封条 – 确保了设备大门的高密封性;
6.多种可选功能(测试孔、记录仪、净水系统等)保证了用户多种功能和测试的需要;
7.大面积电热防霜观察窗、内藏式照明 –可以提供良好的观察效果;
8.环保型制冷剂 –确保设备更加符合您的环境保护要求;
9.可根据用户要求定制尺寸/定制使用指标/定制各种选配功能
三、电池高低温湿热防爆试验箱设备满足以下标准
GB/T 10592 -2008 高低温试验箱技术条件
GB/T 10586 -2006 湿热试验箱技术条件
GB/T 2423.1-2008 电工电子产品环境试验 第2部分:试验方法试验A:低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法试验Db:交变湿热(12h + 12h循环)
GB/T 5170.1-2008 电工电子产品环境试验设备检验方法 总则
GJB 150.3A-2009 装备实验室环境试验方法 第3部分:高温试验
GJB 150.4A-2009 装备实验室环境试验方法 第4部分:低温试验
GJB 150.9A-2009 装备实验室环境试验方法 第9部分:湿热试验
型号 |
LK-100 |
LK-225 |
LK-500 |
LK-800 |
GDS-010 | |
工作室尺寸D×W×H |
450×450×500 |
500×600×750 |
800×700×900 |
800×1000×1000 |
1000×1000×1000 | |
外型尺寸D×W×H |
1150×1050×1750 |
1200×1100×1900 |
1450×1400×2150 |
1500×1550×2200 |
1720×1580×2280 | |
功率(KW) |
4.5/5.5/5.5/7.0 |
5.0/6.5/6.5/8.0 |
7.5/8.5/8.5/10 |
9.0/11/13/14.5 |
11/12/13/14.5 | |
性能指标 |
温度范围 |
A:-20℃~150℃ B:-40℃~150℃ C:-60℃~130℃ D:-80℃~150℃ | ||||
湿度范围 |
20~98%RH | |||||
波动/均匀度 |
±0.5℃/±2℃ | |||||
湿度偏差 |
+2、-3%RH | |||||
升温时间 |
1~3℃/min | |||||
降温时间 |
0.7~1℃/min | |||||
温湿度运行控制系统 |
控制器 |
日本进口微电脑集成控制器 | ||||
精度范围 |
设定精度:温度0.1℃、湿度1%RH,指示精度:温度0.1℃、湿度1%RH | |||||
温湿度传感器 |
铂金电阻 PT100Ω/MV | |||||
加热系统 |
全独立系统,镍铬合金电加热式加热器 | |||||
加湿系统 |
外置隔离式,全不锈钢浅表面蒸发式加湿器 | |||||
除湿系统 |
采用蒸发器盘管露点温度层流接触除湿方式 | |||||
供水系统 |
加湿供水采用自动控制.且可回收余水.节水降耗 | |||||
制冷系统 |
全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式 | |||||
循环系统 |
耐温低噪音空调型电机.多叶式离心风轮 | |||||
使用材料 |
外箱材质 |
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 | ||||
内箱材质 |
SUS304不锈钢优质镜面光板 | |||||
保温材质 |
聚氨酯硬质发泡/超细玻璃纤维绵 | |||||
门框隔热 |
双层耐高低温老化硅橡胶门密封条 | |||||
标准配置 |
多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔(25、50mm)1个 | |||||
安全保护 |
漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护 | |||||
电源电压 |
AC380V±10% 50±0.5Hz 三相五线制 | |||||
使用环境温度 |
5℃~+30℃ ≤85%RH | |||||
注:1、“LK”为高低温湿热试验箱型号。 |

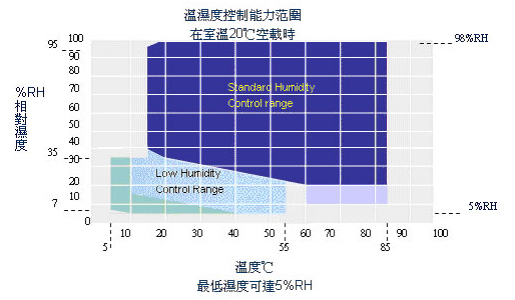

四、高低温试验箱的相对湿度温度控制能力范围的图
五、电池高低温湿热防爆试验箱六大框架结构及操作原理
1.制冷
制冷系统是综合试验箱的关键部分之一。一般来说,制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃,单级制冷难以满足要求,因此宏展仪器恒温恒湿箱的制冷方式一般采用复叠式制冷。恒温恒湿箱的制冷系统由两部分组成,分别称为高温部分和低温部分,每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来,它既是高温部分的冷凝器,也是低温部分的冷凝器。
2.加热
试验箱的加热系统相对制冷系统而言,是比较简单。它主要有大功率电阻丝组成,由于试验箱要求的升温速率较大,因此试验箱的加热系统功率都比较大,而且在试验箱的底板也设有加热器。
3.控制
控制系统是综合试验箱的核心,它决定了试验箱的升温速率,精度等重要指标。现在试验箱的控制器大都采用PID控制,也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题。
4.湿度
温度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法,即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力,速度快,加湿控制灵敏,尤其在降温时容易实现强制加湿。
除湿方式有两种:机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝结析出,这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出,并将干燥的空气注入,同时将湿空气送入可循环利用的干燥进行干燥,干燥完后又送入试验箱内,如此反复循环进行除湿。现在大部分综合试验箱采用前一种除湿方式法,后一种的除湿方法,可以使露点温度达到0℃一下。适用于有特殊要求的场合,但费用较贵。
5.传感器
传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。
6.送风循环
空气循环系统正常情况下由离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。
